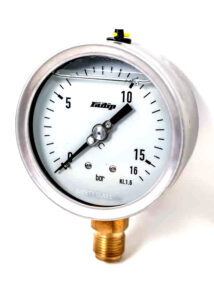

Manometri punjeni glicerinom
Namenjeni merenju pritiska neagresivnih, tečnih i gasovitih fluida u otežanim uslovima rada pri pulsiranju radnig pritiska ili pri spoljašnjoj vibraciji instrumenta MRG – manometar radijalni glicerinski, MAG – manometar aksijalni glicerinski, |
| KONSTRUKCIONA IZVEDBA: | EN 837-1 |
| NAZIVNI PREČNICI: | 50, 63, 100,160 mm |
| KLASA TAČNOSTI: | 1.0%, 1.6%, |
| MERNI OPSEG: | DN50 ,DN63, -1..0..600 bar DN100, DN160 -1..0..1000 bar |
| OPTEREĆENJE: | DN50 ,DN63 , 3/4 pune skale, flukturiajuće 2/3x pune skale , kratkotrajno do pune skale
-,DN100 i DN160 ,do pune skale , flukturiajuće 0.9x pune skale , kratkotrajno do 1.3x pune skale |
| TEMPERATURA | okoline -20 ÷ 60 C radnog fluida do 60 C prema zahtevu i do 150 C |
| PRIKLJUČAK | aksijalna (od nazad) ili radijalna (od dole) izvedba od mesinga, navoj prema zahtevu |
| KUĆIŠTE | nerđajući čelik, sa sigurnosnim otvorom od pozadi za rasterećenje pritiska |
| POKLOPAC | nerđajući čelični lim sa sigurnosnim staklom ili plastičnim odlivkom
tip zatvaranja presovan ili zglobni „bayonet“ |
| MERNI SISTEM | burdonova cev ili cevna opruga od legure bakra |
| PRENOSNI MEHANIZAM | od mesinga |
| BROJČANIK | aluminium belo obojen sa crnim oznakama, ili plastični ABS |
| SKAZALJKA | aluminium crno plastificiran ili crno plastičan |
| ZAŠTITA | IP 65 i IP 66 EN 60529 |
| NAČIN PORUČIVANJA | Ø100 G1/2 (0÷10) MRG Kl.1,6 |
| DODATNE OZNAKE | -1 manometri sa prigušnicom |
| PUNJENJE | glicerin, 99.7 % |
