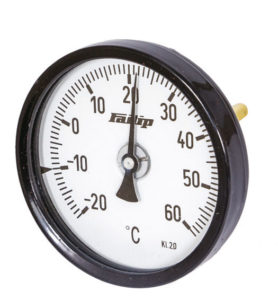

Bimetalni termometri


Namenjeni merenju temperature neagresivnih fluida pod pritiskom u pogonskim uslovima okoline
TBAS – termometar bimetalni aksijalni čelični,
TBRS – termometar bimetalni radijalni čelični
KONSTRUKCIONA IZVEDBA EN 13190
NAZIVNI PREČNICI 80,100,160 mm
KLASA TAČNOSTI 1.0% , 2.0%
MERNI OPSEG DN80, DN100, DN160 -20..0..400 C
TEMPERATURA OKOLINE -20 ÷ 60C
MERNI OPSEG:
PREMA EN 13190
kratkotrajno cela skala prema EN 13190
RADNI PRITISAK do 40 bara bez zaštitne čaure – prema zahtevu i do 60 bara bez zaštitne čaure
PRIKLJUČAK aksijalna (od nazad) ili radijalna (od dole), fiksni ili štelujući (klizni) izvedba od mesinga, navoj prema zahtevu
KUĆIŠTE čelik crno plastificiran
PREČNIK MERNOG ULOŠKA (SONDE) Ø6, Ø8, Ø10, Ø12
POKLOPAC čelični lim crno obojen sa staklom
MERNI SISTEM spiralna bimetalna traka
BROJČANIK aluminijum belo obojen sa crnim oznakama
SKAZALJKA aluminijum crno plastificiran
ZAŠTITA IP 65 EN 60529
NAČIN PORUČIVANJA Ø100 R1/2 (0÷120) TBAS-100/6 Kl.2,0
DODATNE OZNAKE -100/6 dužina uranjanja mereno od sredine navoja /
prečnik sonde
/N termometri sa kučištem i poklopcem od nerđajućeg
čelika
ZAŠTITNA CEV Navoj i prečnik prema zahtevu, mesing ili nerđajući čelik.
