Manometri niskog pritiska


Namenjeni merenju pritiska neagresivnih, tečnih i
gasovitih fluida u pogonskim i atmosferskim uslovima
okoline

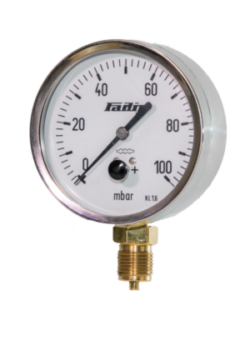

MRČ/N/MB – manometar radijalni čelični milibarski



KONSTRUKCIONA IZVEDBA EN 837-3
NAZIVNI PREČNICI 80,100,160 mm
KLASA TAČNOSTI 1.0%, 1.6%, 2.5%
MERNI OPSEG DN80, DN100, DN160 -1..0..1000 mbar
OPTEREĆENJE 75% do pune skale kratkotrajno 1.3x od pune skale
TEMPERATURA okoline -35 ÷ 65 C
radnog fluida do 65 C
PRIKLJUČAK radijalna (od dole) izvedba od mesinga, navoj prema zahtevu
KUĆIŠTE nerđajući čelik ili čelik crno plastificiran
POKLOPAC nerđajući čelični lim sa običnim ,sigurnosnim staklom ili plastičnim odlivkom, tip zatvaranja presovan ili „bayonet“
MERNI SISTEM elastična kutija (kapsula ) ili burdonova cev od legure bakra
PRENOSNI MEHANIZAM od mesinga
BROJČANIK aluminium belo obojen sa crnim oznakama, sa šrafom za štelovanje na brojčaniku
SKAZALJKA aluminium crno plastificiran
ZAŠTITA IP 54 EN 60529
NAČIN PORUČIVANJA Ø100 G1/2 (0÷400) MRČ/MB/N Kl.1,6
DODATNE OZNAKE -1 manometri sa prigušnicom
/N manometri sa kučištem i poklopcem od nerđajućeg čelika
/PN manometri sa prirubnicom
