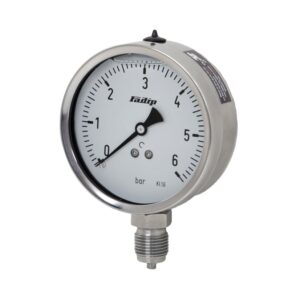

Manometri za hemijsku i prehrambenu industriju punjeni glicerinom
 Namenjeni merenju pritiska tečnih i gasovitih agresivnih fluida u agresivnim sredinama pri pulsiranju radnog pritiska ili pri spoljašnjoj vibraciji instrumenta MRN/G – manometar radijalni nerđajući, punjen glicerinom MAN/G – manometar aksijalni nerđajući, punjen glicerinom |
| KONSTRUKCIONA IZVEDBA | EN 837-1 |
| NAZIVNI PREČNICI | 40,50,63, 80,100,160 mm |
| KLASA TAČNOSTI | 1.0%, 1.6%, 2.5% |
| MERNI OPSEG | -DN40,DN50 -1..0..60 bar
– DN63, DN80 -1..0..600 bar |
| OPTEREĆENJE | -DN40,DN50,DN63 , 3/4 pune skale, flukturiajuće 2/3x pune skale , kratkotrajno do pune skale
-DN80,DN100 i DN160 ,do pune skale , flukturiajuće 0.9 x pune skale , kratkotrajno do 1.3 x pune skale |
| TEMPERATURA | – okoline -20 ÷ 60 C – radnog fluida do 100 C |
| PRIKLJUČAK | aksijalna (od nazad) ili radijalna (od dole) izvedba od nerđajućeg čelika,AISI 304 ili 316L, navoj prema zahtevu |
| KUĆIŠTE | nerđajući čelik, sa sigurnosnim otvorom od pozadi za rasterećenje pritiska |
| POKLOPAC | nerđajući čelični lim sa običnim ili sa laminiranim sigurnosnim staklom ili plastičnim odlivkom , tip zatvaranja presovan ili zglobni „bayonet“. |
| MERNI SISTEM | burdonova cev ili cevna opruga od nerđajućeg čelika AISI 316L |
| PRENOSNI MEHANIZAM | od nerđajućeg čelika |
| BROJČANIK | aluminium belo obojen sa crnim oznakama |
| SKAZALJKA | aluminium crno plastificiran, fiksni ili štelujuće. |
| ZAŠTITA | IP 65 EN 60529 |
| NAČIN PORUČIVANJA | Ø100 G1/2 (0÷10) MRN/G Kl.1,6 |
| DODATNE OZNAKE | – -1 manometri sa prigušnicom – /PN manometri sa prirubnicom |
| PUNJENJE | glicerin 99.7% |
