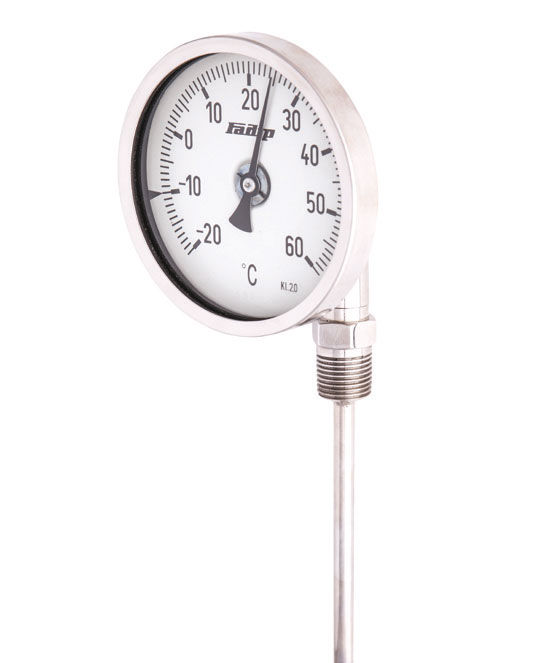

Bimetalni termometri nerđajući


Namenjeni merenju temperature agresivnih fluida pod
pritiskom u agresivnoj i atmosferskoj sredini
TBAN – termometar bimetalni aksijalni nerđajući,
TBRN – temometar bimetalni radijalni nerđajući
TBZN – termometar bimetalni zglobni nerđajući
KONSTRUKCIONA IZVEDBA EN 13190
NAZIVNI PREČNICI 80,100,160 mm
KLASA TAČNOSTI 1.0% , 2.0%
MERNI OPSEG DN80, DN100, DN160 -20..0..400 C
TEMPERATURA OKOLINE -20 ÷ 60C
MERNI OPSEG I OPTEREĆENJE:



min 1.1x  pune  skale prema EN 13190
RADNI PRITISAK do 40 bara bez zaštitne čaure – prema zahtevu i do 60 bara bez zaštitne čaure
PRIKLJUČAK aksijalna (od nazad) ili radijalna (od dole), fiksni ili štelujući (klizni) izvedba od nerđajućeg čelika, navoj prema zahtevu
PREČNIK MERNOG ULOŠKA (SONDE) Ø6, Ø8, Ø10, Ø12
DUBINA URANJANJA  od L-45  do   500 mm
KUĆIŠTE nerđajući čelik
POKLOPAC nerđajući čelični lim sa običnim ili sigurnosnim staklom
MERNI SISTEM spiralna bimetalna traka
BROJČANIK aluminijum belo obojen sa crnim oznakama
SKAZALJKA aluminijum crno plastificiran
ZAŠTITA IP 65 i IP66   EN 60529
NAČIN PORUČIVANJA Ø100 R1/2 (0÷120) TBAN-100/6 Kl.2,0
DODATNE OZNAKE -100/6 dužina uranjanja mereno od sredine navoja / prečnik sonde
ZAŠTITNA CEV Navoj i prečnik prema zahtevu, mesing ili nerđajući čelik.
